Notonakrętki stalowe
Specjalnością naszej firmy jest sprzedaż produktów, które są niezbędne w przemyśle maszynowym oraz konstrukcjach stalowych. Gwarantujemy najwyższą jakość i odporność na korozję zakupionych u nas produktów. Nitonakrętki stalowe to flagowe towary, które od wielu lat dostarczamy naszym klientom. Łączymy stal nierdzewną i kwasoodporną, uzyskując produkty, które cechuje nawet dziesięciokrotnie wyższa odporność na negatywne działanie czynników zewnętrznych. Nitonakrętki stalowe stanowią doskonałą alternatywę dla innego typu połączeń. W szczególności tam, gdzie przewiduje się częste demontaże elementów konstrukcyjnych, np. w ramach przeglądu bądź serwisowania zabudowanych części.
Wszechstronne zastosowanie łączeń ze stali
Jeśli szukacie Państwo połączeń charakteryzujących się konkretną wytrzymałością mechaniczną, które równocześnie pozwolą na demontaż w każdej chwili, polecamy nitonakrętki stalowe. Surowiec wykorzystany do produkcji tych elementów łączących doskonale nadaje się do większości zastosowań technicznych. Polecamy je wszystkim konstruktorom, którzy wiedzą, jak projektować niezwykle praktyczne i bezpieczne konstrukcje przemysłowe.
Niezawodne nitonakrętki stalowe
Oferowane przez nas elementy złączne, wykonane ze sprawdzonego rodzaju stali, pozwalają na realizację praktycznych rozwiązań konstrukcyjnych. Szerokie zastosowanie wytrzymałych nitonakrętek stalowych przyczynia się do częstego ich wykorzystania w ciężkim przemyśle, a także w realizacjach związanych ze skomplikowanymi strukturami, znoszącymi znaczne obciążenia mechaniczne. Mowa o takich obiektach jak mosty czy konstrukcje infrastruktury morskiej, gdzie stalowe nitonakrętki mogą odgrywać rolę kluczowych elementów łączących. Zapraszamy do zapoznania się z naszymi produktami!
Gładkie z kołnierzem płaskim
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L |  |  |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 |
NaGKP-M03-05-15-OCB NaGKP-M03-15-25-OCB |
0,5-1,5 1,5-2,5 | 4,7 | 4,7 | 4,9 | 7,2 | 0,8 |
8,5 9,5 | 4900 | 980 |
| M4 |
NaGKP-M04-05-20-OCB NaGKP-M04-20-35-OCB |
0,5-2,0 2,0-3,5 | 6 | 6 | 5,9 | 8,5 | 0,8 |
10,5 12,0 | 4900 | 1660 |
| M5 |
NaGKP-M05-05-25-OCB NaGKP-M05-25-50-OCB | 0,5-2,5 2,5-5,0 |
7,5 8,5 | 7 | 6,9 | 10 | 1 |
13,0 17,0 | 11080 | 2740 |
| M6 |
NaGKP-M06-05-30-0CB NaGKP-M06-30-55-OCB | 0,5-3,0 3,0-5,5 | 9,2 | 9 | 8,9 | 12,3 | 1,3 |
15,5 18,0 | 17650 | 3430 |
| M8 |
NaGKP-M08-05-35-OCB NaGKP-M08-35-60-OCB |
0,5-3,5 3,5-6,0 | 11,5 | 11 | 10,9 | 15 | 1,5 |
18,5 21,0 | 27450 | 4410 |
| M10 | NaGKP-M10-05-25-OCB | 0,5-2,5 | 11,5 | 13 | 12,9 | 16,3 | 1,5 | 17 | 28430 | 4900 |
| M10 |
NaGKP-M10-25-40-OCB NaGKP-M10-40-60-OCB |
2,5-4,0 4,0-6,0 | 12,5 | 13 | 12,9 | 17 | 1,6 |
21,0 24,0 | 28430 | 4900 |
| M10 | NaGKP-M10-10-35-OCB | 1,0-3,5 | 11 | 12 | 11,9 | 16 | 1,6 | 19 | 28430 | 4900 |
| M12 |
NaGKP-M12-10-40-OCB NaGKP-M12-40-65-OCB |
1,0-4,0 4,0-6,5 | 13,5 | 15 | 14,9 | 18 | 1,7 |
22,0 25,0 | 48050 | 6860 |
| M12 | NaGKP-M12-10-40-OCB | 1,0-4,0 | 16 | 16 | 15,9 | 22 | 2 | 25 | 48050 | 6860 |
| M16 | NaGKP-M16-25-50-OCB | 2,5-5,0 | 20 | 21,0 | 20,9 | 26 | 2,5 | 33,0 |
Gładkie ze stożkowym kołnierzem
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M4 | NaGKS-M04-15-30-OCB | 1,5-3,0 | 6,5 | 6 | 5,9 | 9 | 1,5 | 12 | 7840 | 2150 |
| M5 | NaGKS-M05-15-35-OCB | 1,5-3,5 | 7,5 | 7 | 6,9 | 10 | 1,5 | 13 | 10780 | 2250 |
| M6 | NaGKS-M06-15-40-OCB | 1,5-4,0 | 9 | 9,0 | 8,9 | 12 | 1,5 | 15,5 | 16670 | 3620 |
| M8 | NaGKS-M08-20-45-OCB | 2,0-4,5 | 11 | 11 | 10,9 | 14 | 1,5 | 18,5 | 30790 | 4700 |
| M10 | NaGKS-M10-20-50-OCB | 2,0-5,0 | 13 | 13 | 12,9 | 16 | 1,5 | 21 | 34320 | 5190 |
Gładkie ze stożkowym kołnierzem mini
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | NaGKSM-M03-05-15-OCB | 0,5-1,5 | 6,2 | 5 | 4,9 | 6 | 0,5 | 9 | 4900 | 900 |
| M4 |
NaGKSM-M04-05-20-OCB NaGKSM-M04-20-40-OCB |
0,5-2,0 2,0-4,0 | 6,5 | 6 | 5,9 | 7 | 0,5 |
10,5 13,0 | 6470 | 1560 |
| M5 |
NaGKSM-M05-05-20-OCB NaGKSM-M05-20-40-OCB |
0,5-2,0 2,0-4,0 | 7 | 7 | 6,9 | 8 | 0,5 |
11,5 13,0 | 9020 | 2150 |
| M6 |
NaGKSM-M06-05-25-OCB NaGKSM-M06-25-50-OCB |
0,5-2,5 2,5-5,0 | 8,5 | 9 | 8,9 | 10,5 10,0 |
0,6 0,6 |
14,0 17,0 | 16670 | 2350 |
| M8 |
NaGKSM-M08-05-30-OCB NaGKSM-M08-30-50-OCB |
0,5-3,0 3,0-5,0 | 10 | 11 | 10,9 | 12 | 0,65 |
16,5 18,5 | 21570 | 2840 |
| M10 |
NaGKSM-M10-05-30-OCB NaGKSM-M10-30-55-OCB |
0,5-3,0 3,0-5,5 | 13 | 13 | 12,9 | 14,1 | 0,7 |
17,7 21,0 | 31770 | 4210 |
| M10 | NaGKSM-M10-05-30-OCB | 0,5-3,0 | 12,5 | 12 | 11,9 | 13 | 0,7 | 18 | 31770 | 4210 |
Radełkowane z płaskim kołnierzem
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | NaRKP-M03-05-15-OCB | 0,5-1,5 | 6 | 5 | 4,9 | 8 | 0,8 | 10 | 4900 | 980 |
| M4 |
NaRKP-M04-05-20-OCB NaRKP-M04-20-35-OCB |
0,5-2,0 2,0-3,5 | 6 | 6 | 5,9 | 9 | 0,8 | 10,5 12,0 | 4900 | 1660 |
| M5 |
NaRKP-M05-05-25-OCB NaRKP-M05-25-50-OCB |
0,5-2,5 2,5-5,0 | 7,5 8,5 | 7 | 6,9 | 10 | 1 | 13,0 16,5 | 11080 | 2740 |
| M6 |
NaRKP-M06-05-30-OCB NaRKP-M06-30-55-OCB |
0,5-3,0 3,0-5,5 | 9,2 10,5 | 9 | 8,9 | 12,3 | 1,3 | 15,5 19,5 | 17650 | 3430 |
| M8 |
NaRKP-M08-10-35-OCB NaRKP-M08-35-60-OCB NaRKP-M08-55-80-OCB NaRKP-M08-80-100-OCB |
1,0-3,5 3,5-6,0 5,5-8,0 8,0-10,0 | 11,5 | 11 | 10,9 | 16,0 | 1,5 | 18,5 21,023,021,0 | 27450 | 4410 |
| M10 |
NaRKP-M10-10-40-OCB NaRKP-M10-40-65-OCB | 1,0-4,0 4,0-6,5 | 13,5 | 13 | 12,9 | 17 | 1,7 | 21,5 24,0 | 28430 | 4900 |
| M12 |
NaRKP-M12-10-40-OCB NaRKP-M12-40-65-OCB |
1,0-4,0 4,0-6,5 | 13,5 14,0 | 15 | 14,9 | 18 | 1,7 | 22,0 25,0 | 48050 | 6860 |
| M10 | NaRKP-M10-10-35-OCB | 1,0-3,5 | 11 | 12 | 11,9 | 16 | 1,6 | 19 | 28430 | 4900 |
| M12 | NaRKP-M12-10-40-OCB NaRKP-M12-35-60-OCB | 1,0-4,0 3,5-6,0 | 15,0 16,0 | 16 | 15,9 | 22 | 2 | 25,0 28,0 | 48050 | 6860 |
Radełkowane ze stożkowym kołnierzem
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M4 | NaRKS-M04-15-30-OCB | 1,5-3,0 | 6,5 | 6 | 5,9 | 9 | 1,5 | 12 | 7840 | 2150 |
| M5 | NaRKS-M05-15-35-OCB | 1,5-3,5 | 7,5 | 7 | 6,9 | 10 | 1,5 | 13 | 10780 | 2250 |
| M6 | NaRKS-M06-15-40-OCB | 1,5-4,0 | 9 | 9 | 8,9 | 12 | 1,5 | 15,5 | 16670 | 3620 |
| M8 | NaRKS-M08-20-45-OCB | 2,0-4,5 | 11 | 11 | 10,9 | 14 | 1,5 | 18,5 | 30790 | 4700 |
| M10 | NaRKS-M10-20-50-OCB | 2,0-5,0 | 13 | 13 | 12,9 | 16 | 1,5 | 21 | 34320 | 5190 |
| M12 | NaRKS-M12-20-50-OCB | 2,0-5,0 | 16,5 | 16 | 15,9 | 19 | 1,9 | 24 | 48000 | 6800 |
Radełkowane ze stożkowym kołnierzem mini
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | NaRKSM-M03-05-20-OCB | 0,5-2,0 | 6,2 | 5 | 4,9 | 6 | 0,5 | 9 | 4900 | 900 |
| M4 |
NaRKSM-M04-05-20-OCB NaRKSM-M04-20-40-OCB |
0,5-2,0 2,0-4,0 | 7 | 6 | 5,9 | 7 | 0,5 | 11,2 13,0 | 6470 | 1560 |
| M5 |
NaRKSM-M05-05-20-OCB NaRKSM-M05-20-40-OCB |
0,5-2,0 2,0-4,0 | 7 | 7 | 6,9 | 8 | 0,5 | 11,5 13,0 | 9020 | 2150 |
| M6 |
NaRKSM-M06-05-25-OCB NaRKSM-M06-25-50-OCB |
0,5-2,5 2,5-5,0 | 8,5 | 9 | 8,9 | 10 | 0,6 | 14,0 16,0 | 16670 | 2350 |
| M8 |
NaRKSM-M08-05-30-OCB NaRKSM-M08-30-50-OCB |
0,5-3,0 3,0-5,0 | 10 | 11 | 10,9 | 12 | 0,65 | 16,5 18,5 | 21570 | 2840 |
| M10 |
NaRKSM-M10-10-35-OCB NaRKSM-M10-35-60-OCB |
1,0-3,5 3,5-6,0 | 12,5 | 13 | 12,9 | 14 | 0,7 | 19,5 22,0 | 31770 | 4210 |
| M10 | NaRKSM-M10-10-35-OCB | 1,0-3,5 | 12,5 | 12 | 11,9 | 13 | 0,7 | 19,5 | 31770 | 4210 |
| M12 | NaRKSM-M12-10-40-OCB | 1,0-4,0 | 16,2 | 16 | 15,9 | 17,6 | 0,75 | 24,2 | 42400 | 5740 |
Sześciokątne z płaskim kołnierzem
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M4 | NaSKP-M04-05-20-OCB | 0,5-2,0 | 7,0 | 6 | 5,9 | 9 | 0,8 | 11 | 4900 | 1470 |
| M5 | NaSKP-M05-05-25-OCB | 0,5-2,5 | 7,5 | 7 | 6,9 | 10 | 1 | 12 | 8820 | 1960 |
| M6 | NaSKP-M06-05-30-OCB | 0,5-3,0 | 9,2 | 9 | 8,9 | 12,7 | 1,35 | 15,5 | 19610 | 2840 |
| M8 | NaSKP-M08-10-35-OCB | 1,0-3,5 | 11,2 | 11 | 10,9 | 16 | 1,5 | 18 | 21570 | 3720 |
| M10 | NaSKP-M10-10-35-OCB | 1,0-3,5 | 12,5 | 13 | 12,9 | 18 | 1,7 | 21 | 34300 | 3820 |
| M12* | NaSKP-M12-10-40-OCB | 1,0-4,0 | 14,0 | 15 | 14,9 | 20 | 1,7 | 23 | – | – |
| M10* | NaSKP-M10-10-35-OCB | 1,0-3,5 | 11,0 | 12 | 11,9 | 17 | 1,6 | 19 | – | – |
| M12 | NaSKP-M12-20-50-OCB | 2,0-5,0 | 16,5 | 16 | 15,9 | 23 | 2,0 | 27,5 | – | – |
Sześciokątne ze stożkowym kołnierzem mini
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M4 | NaSKSM-M04-05-20-OCB | 0,5-2,0 | 8,3 | 6 | 5,9 | 7 | 0,5 | 12 | 3530 | 1470 |
| M5 | NaSKSM-M05-05-25-OCB | 0,5-2,5 | 8,7 | 7 | 6,9 | 8 | 0,5 | 13 | 4900 | 1760 |
| M6 | NaSKSM-M06-10-35-OCB | 1,0-3,5 | 10,5 | 9 | 8,9 | 10 | 0,6 | 16 | 14700 | 2740 |
| M8 | NaSKSM-M08-10-35-OCB | 1,0-3,5 | 11,3 | 11 | 10,9 | 12 | 0,65 | 17,5 | 21570 | 2940 |
| M10 | NaSKSM-M10-10-40-OCB | 1,0-4,0 | 12,8 | 13 | 12,9 | 14,5 | 0,75 | 21 | 29410 | 3430 |
| M12 | NaSKSM-M12-10-40-OCB | 1,0-4,0 | 14,8 | 16 | 15,9 | 17,5 | 1,0 | 25 |
Sześciokątne na całości z płaskim kołnierzem
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M4 | NaPSKP-M04-05-20-OCB | 0,5-2,0 | 6,5 | 6 | 5,9 | 9 | 0,8 | 11 | – | – |
| M5 | NaPSKP-M05-05-25-OCB | 0,5-2,5 | 8,0 | 7 | 6,9 | 10 | 1,0 | 14 | – | – |
| M6 | NaPSKP-M06-05-30-OCB | 0,5-3,0 | 8,5 | 9 | 8,9 | 12,7 | 1,35 | 15 | – | – |
| M8 | NaPSKP-M08-10-35-OCB | 1,0-3,5 | 10,5 | 11 | 10,9 | 16 | 1,5 | 18 | – | – |
| M10 | NaPSKP-M10-10-35-OCB | 1,0-3,5 | 12,5 | 13 | 12,9 | 18 | 1,7 | 21 | – | – |
| M12* | NaPSKP-M12-10-40-OCB | 1,0-4,0 | 14,0 | 15 | 14,9 | 20 | 1,7 | 23 | – | – |
| M10* | NaPSKP-M10-10-35-OCB | 1,0-3,5 | 13,5 | 12 | 11,9 | 18 | 1,7 | 21 | – | – |
| M12 | NaPSKP-M12-20-50-OCB | 2,0-5,0 | 16,5 | 16 | 15,9 | 23 | 2,0 | 27 | – | – |
Sześciokątne na całości ze stożkowym kołnierzem mini
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M4 | NaPSKSM-M04-05-25-OCB NaPSKSM-M04-25-50-OCB | 0,5-2,5 2,5-5,0 | 6,7 | 6 | 5,9 | 7 | 0,5 | 11 13,5 | – | – |
| M5 | NaPSKSM-M05-05-30-OCB NaPSKSM-M05-30-50-OCB | 0,5-3,0 3,0-5,0 | 9 | 7 | 6,9 | 8 | 0,5 | 14,5 16 | – | – |
| M6 | NaPSKSM-M06-10-35-OCB NaPSKSM-M06-35-60-OCB | 1,0-3,5 3,5-6,0 | 10 | 9 | 8,9 | 10 | 0,6 | 16 18 | – | – |
| M8 | NaPSKSM-M08-10-40-OCB NaPSKSM-M08-40-60-OCB | 1,0-4,0 4,0-6,0 | 11,5 | 11 | 10,9 | 12 | 0,65 | 18 20 | – | – |
| M10 | NaPSKSM-M10-10-35-OCB NaPSKSM-M10-35-60-OCB | 1,0-3,5 3,5-6,0 | 12,5 14,5 | 13 | 12,9 | 14,5 | 0,75 | 19 23,5 | – | – |
| M12 | NaPSKSM-M12-10-40-OCB | 1,0-4,0 | 15,5 | 16 | 15,9 | 17,5 | 1,0 | 25 | – | – |

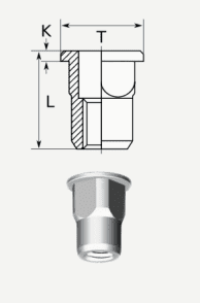

Stalowe kwadratowe z kołnierzem płaskim
| Rozmiar | Nr katalogowy | Zakres zacisku | l | Otwór | D | T | K | L | | |
|---|---|---|---|---|---|---|---|---|---|---|
| M5 | NaKKP-M05-05-15-OCB | 0,5-4,5 | 9,6 | 7,5 | 7,4 | 12,7 | 1,0 | 22,0 | – | – |
| M6 | NaKKP-M06-05-70-OCB | 0,5-7,0 | 12,5 | 8,8 | 8,7 | 16,0 | 1,5 | 27,0 | – | – |
| M8 | NaKKP-M08-10-70-OCB | 1,0-7,0 | 14,3 | 11,1 | 11,0 | 19,0 | 1,6 | 30,5 | – | – |
